Đồng hồ đo điện vạn năng kyoritsu là gì? Chúng có cấu tạo ra sao?

Đồng hồ đo điện vạn năng Kyoritsu, một trong những thiết bị không thể thiếu trong lĩnh vực điện và điện tử. Vậy đồng hồ đo điện vạn năng kyoritsu là gì? Có cấu tạo ra sao? Hãy cùng chúng tôi tìm hiểu thông qua những chia sẻ bên dưới nhé!

Đồng hồ đo điện vạn năng Kyoritsu là gì?

Đồng hồ đo điện vạn năng Kyoritsu là một thiết bị điện tử đo lường điện với nhiều chức năng. Thiết bị này chuyên được sử dụng để kiểm tra và xác định các thông số của dòng điện. Các thông số có thể bao gồm: cường độ dòng điện A, hiệu điện thế V, điện trở và nhiều thông số khác. Thiết bị có thể dùng đo được cho cả dòng điện một chiều và xoay chiều. Đồng hồ đo điện Kyoritsu là một trong những thương hiệu hàng đầu tại Nhật Bản. Thiết bị này được sản xuất theo dây chuyền và công nghệ hiện đại của Nhật Bản. Hiện nay sản phẩm này được nhiều khách hàng lựa chọn và tin dùng.

Phân loại đồng hồ đo điện vạn năng Kyoritsu

Trên thị trường hiện nay có rất nhiều dòng sản phẩm đồng hồ đo điện vạn năng Kyoritsu. Mỗi loại sẽ sở hữu những ưu điểm cũng như tính năng và giá cả khác nhau. Nhưng về cơ bản, đồng hồ đo điện Kyoritsu có thể được chia ra làm 2 loại sau đây:

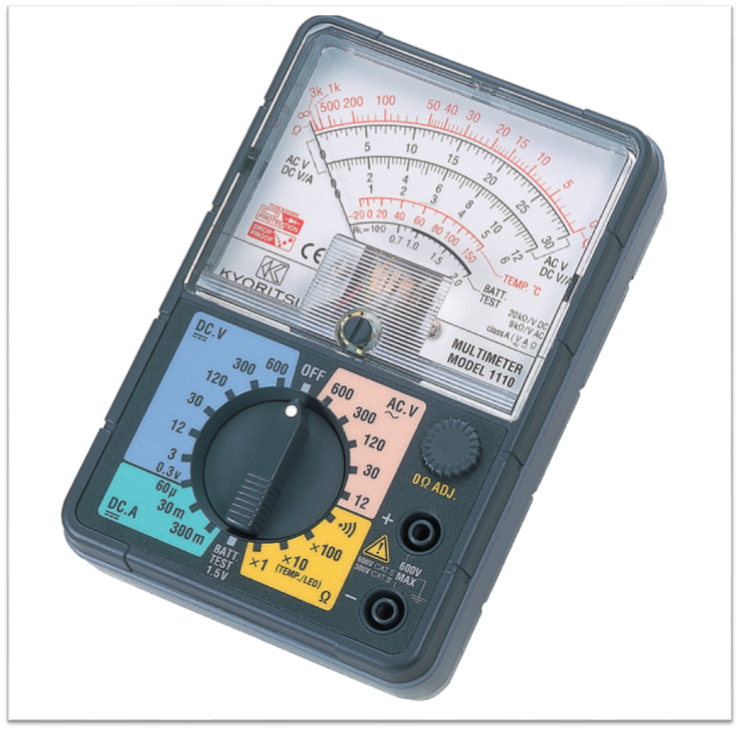

1. Đồng hồ đo điện vạn năng kyoritsu kim

Đây là dòng sản phẩm được chế tạo và ra đời đầu tiên trong lịch sử đồng hồ đo điện. Dòng sản phẩm này sẽ cho kết quả đo được hiển thị trên mặt đồng hồ sử dụng kim chỉ. Thông thường loại đồng hồ vạn năng này chỉ có đo được một số thông số cơ bản như: cường độ dòng điện, hiệu điện thế và điện trở. Chính vì vậy giá thành của loại dụng cụ này được bán với mức giá thấp. Thời gian trước, loại đồng hồ đo điện vạn năng kim được sử dụng rộng rãi. Tuy nhiên, loại đồng hồ này dần được thay thế bởi dòng đồng hồ đo điện vạn năng điện tử.

2. Đồng hồ đo điện vạn năng kyoritsu điện tử

Đồng hồ đo điện vạn năng kyoritsu điện tử là dòng sản phẩm hiện đại hơn so với loại đồng hồ kim. Loại này sẽ cho kết quả đo hiển thị trực tiếp lên màn hình điện tử. Đồng thời, đồng hồ vạn năng điện tử cũng được tích hợp nhiều tính năng hơn so với đồng hồ kim. Chính vì vậy loại này rất dễ dàng sử dụng, cho độ chính xác cao và là loại đang được sử rộng rãi hiện nay.

Cấu tạo đồng hồ đo điện vạn năng kyoritsu

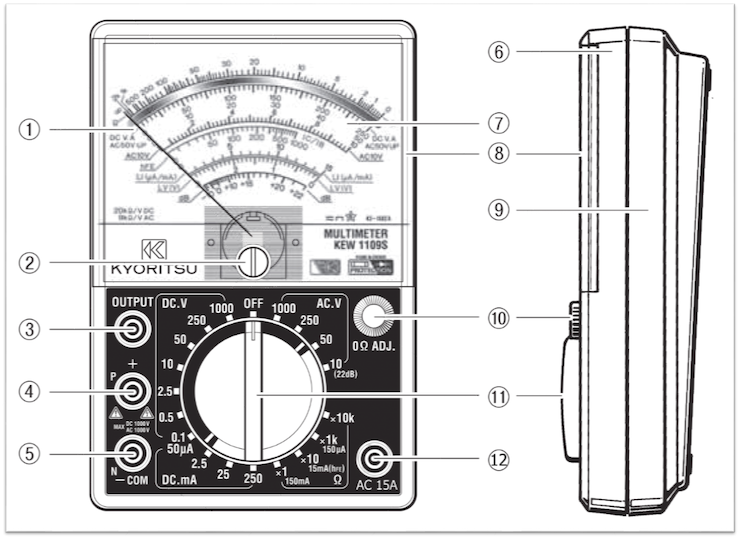

1. Cấu tạo của đồng hồ đo điện kyoritsu kim

Dựa vào hình ảnh bên trên sẽ thấy được cấu tạo của đồng hồ đo điện vạn năng kim. Cấu tạo của chúng sẽ được chia ra thành các bộ phận sau:

1. Kim chỉ thị
2. Vít điều chỉnh điểm 0 tĩnh
3. Đầu đo điện áp thuần xoay chiều
4. Đầu đo dương (+), hoặc P (Bán dẫn dương)
5. Đầu đo chung (Com), hoặc N (Bán dẫn âm)
6. Vỏ trước
7. Mặt chỉ thị
8. Mặt kính
9. Vỏ sau
10. Nút điều chỉnh 0Ω (0Ω ADJ)
11. Chuyển mạch chọn thang đo
12. Đầu đo dòng điện xoay chiều 15A

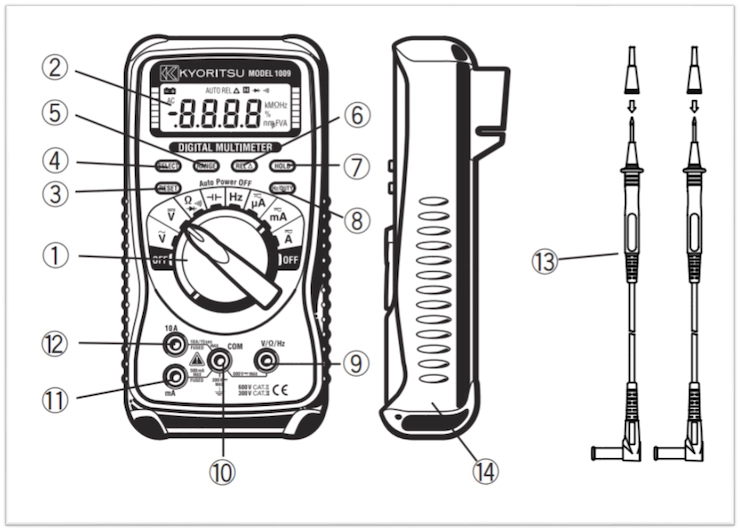

2. Cấu tạo của đồng hồ đo điện kyoritsu điện tử

Cấu tạo của đồng hồ đo điện vạn năng điện tử có thể được chia thành các bộ phận cơ bản sau:

1. Phím chuyển chức năng đo
2. Màn hình điện tử hiển thị kết quả
3. Phím RESET đưa kết quả hiển thị về 0 ban đầu
4. Phím SELECT cho phép phát ra âm thanh báo động ở một số phép đo như đo điện trở.
5. Phím RANGE cho phép chọn giải đo chuyển đổi giữa các đại lượng đo.
6. Phím REL giúp kiểm tra sự khác biệt của các giá trị đo
7. Phím HOLD cho phép giữ lại kết quả đo hiển thị cố định trên màn hình.
8. Phím HZ/DUTY cho phép chuyển đổi tần số
9. Cực đo (V/Ω/Hz) dùng để cắm dây đo đỏ
10. Cực đo (COM) dùng để cắm dây đo đen
11. Cực đo (mA)
12. Cực đo (A)
13. Dây đo
14. Bao da

Lưu ý: Mỗi loại đồng hồ đo điện kyoritsu kim sẽ có những đặc điểm và cấu tạo riêng biệt. Có nghĩa là một số loại sẽ có ít hoặc nhiều hơn các thành phần bên trên.

Trên đây là những chia sẻ của chúng tôi về đồng hồ đo điện vạn năng kyoritsu cũng như cấu tạo của chúng. Hy vọng những chia sẻ bên trên sẽ giúp các bạn có được những thông tin hữu ích nhất.
